IHC Fundex F2800 - Marti

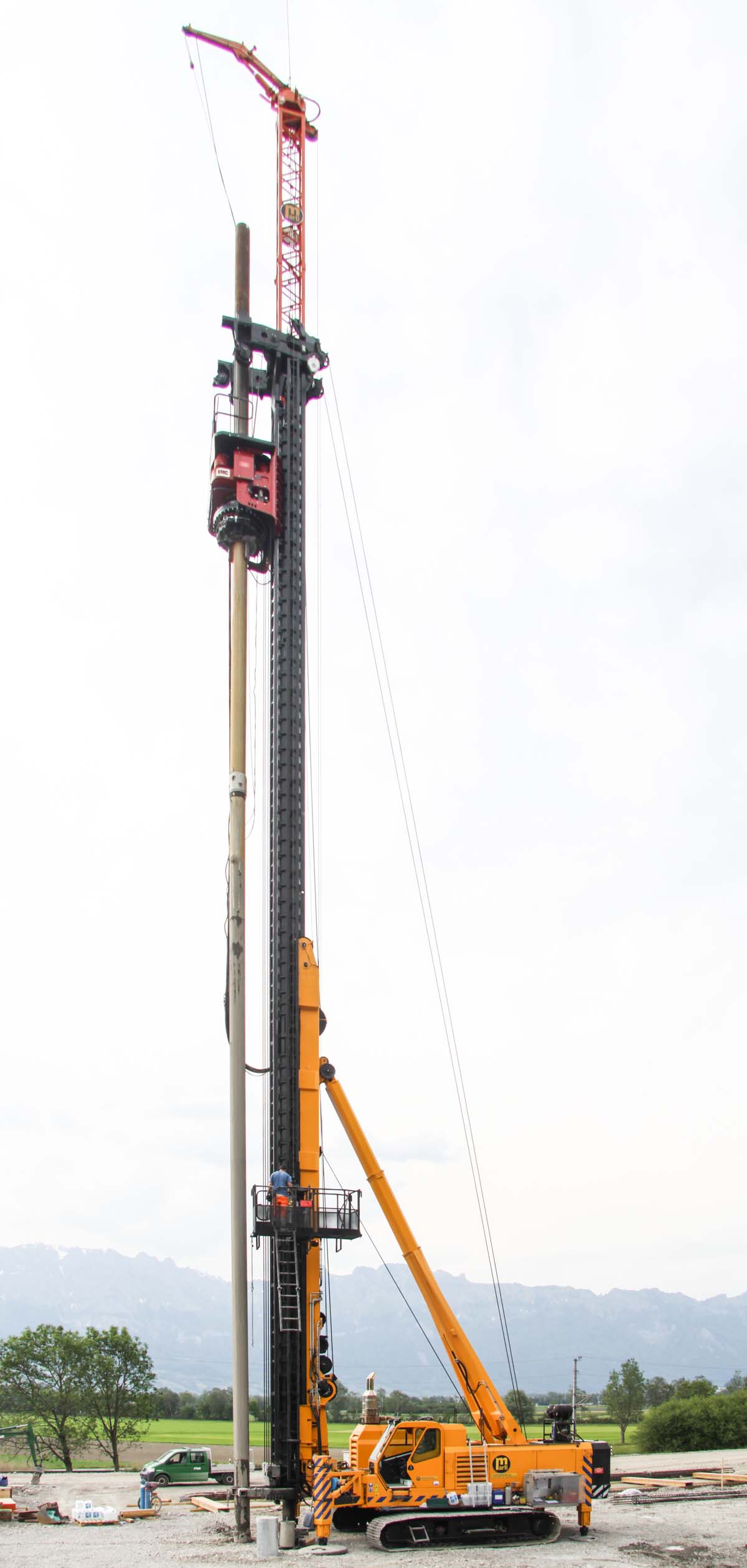

Marti uit Zürich (CH) beschikt over meerdere IHC Fundex F2800 boorstellingen. Deze stelling werd gebruikt om funderingspalen voor een nieuw kantoorgebouw van Hilti in Schaanwald (LI) te boren.

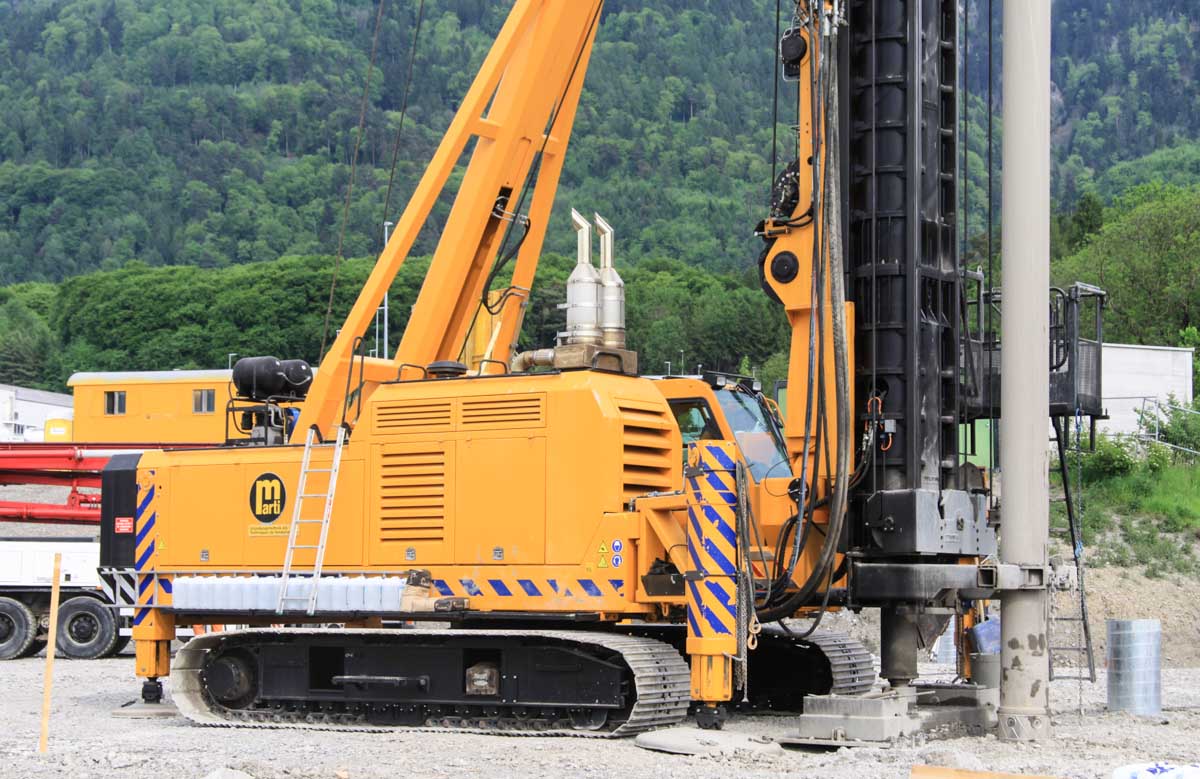

De onderwagen is 5 meter lang en 4,9 meter breed. Voor het transport over de weg kan de breedte tot 3,5 meter gereduceerd worden. De rupsen zijn 0,9 meter breed.

Voor de aandrijving van de verschillende Bosch-Rexroth hydraulische pompen zorgt een Deutz V8 dieselmotor met een vermogen van 440 kW (600 pk). Het bouwjaar van de stelling is 2016.

In totaal beschikt de stelling over zes verschillende lieren. Een lier om de makelaar verticaal te bewegen, een pull up- en down lier, twee hulplieren en een liftlier. Er zijn twee lieren in de machine gemonteerd en vier lieren op de voet van de makelaar.

De ballast heeft een draaicirkel van 4,395 meter. Voor stabiliteit naar achteren zorgen twee grote stempels die hydraulisch uitschuifbaar zijn.

Voor stabiliteit naar voren zijn twee zwenkbare stempels aan de voorkant gemonteerd. Deze stelling heeft een pull down capaciteit van 40 ton en een pull up capaciteit van 80 ton.

De makelaar heeft een minimaal werklengte van 21,5 meter en een maximale lengte van 31 meter. Hier wordt de stelling met de maximale lengte gebruikt.

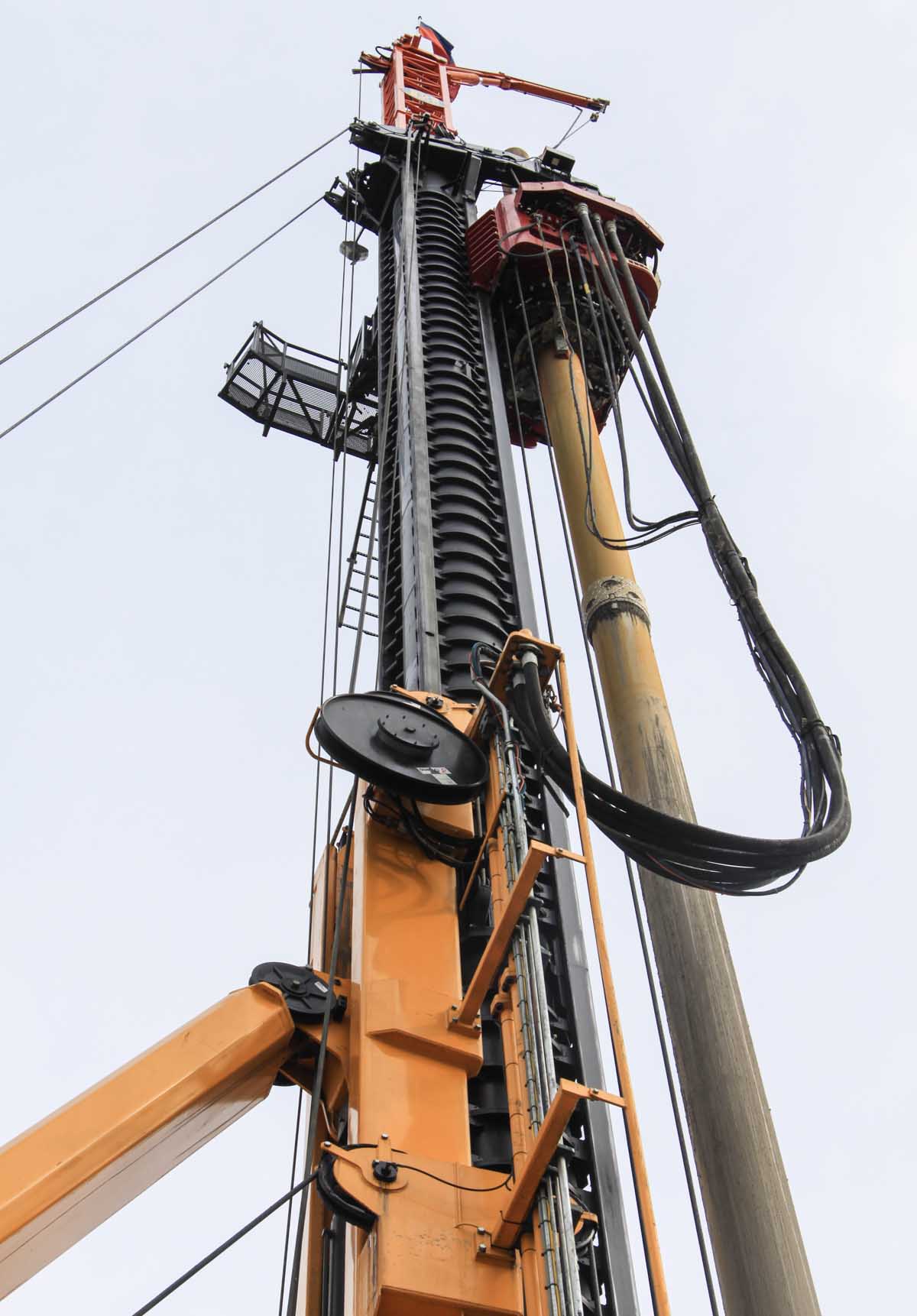

Bovenop de makelaar is een 6 tons hulpgiekje gemonteerd die hydraulisch zwenkbaar en kantelbaar is. De makelaar is geschikt tot een maximaal boormoment van 470 kNm.

Een fraaie en interessante boorstelling!
