Liebherr MK 140 - Schmidbauer

Deze fraaie Liebherr MK 140 van Schidbauer uit München (DE) werd bij opruimwerkzaamheden na een grote brand in Aichstetten (DE) ingezet. Het is een 58,5 meter torenkraan op een 5-assige onderwagen.

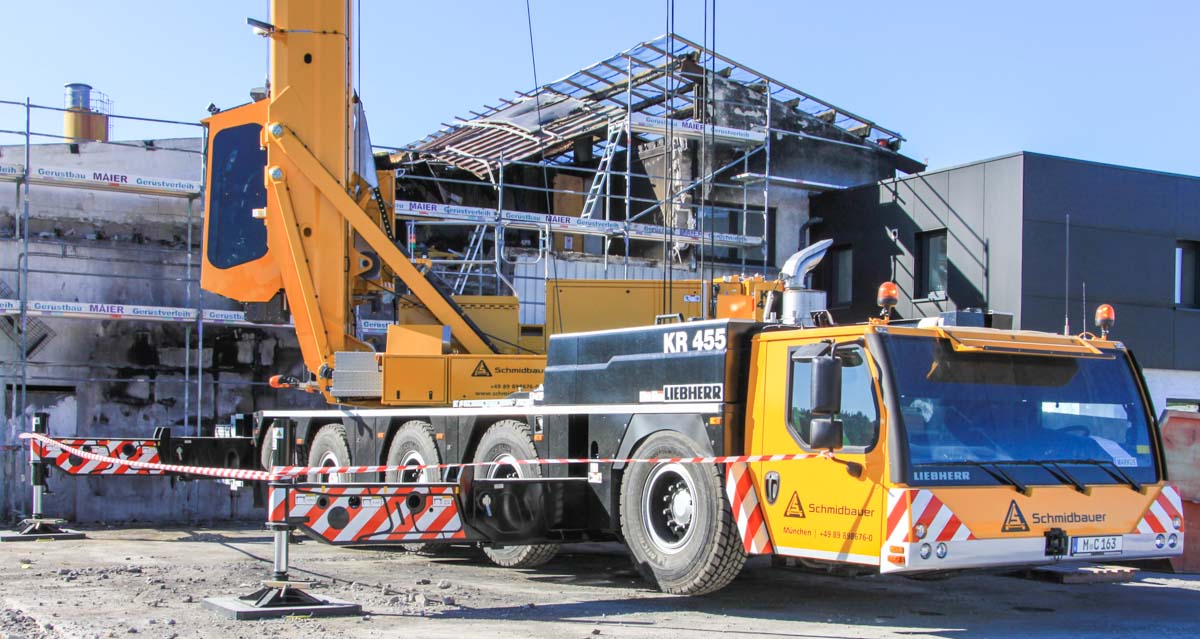

De onderwagen wordt door een Liebherr D946 A7 dieselmotor met 544 pk aangedreven. De motor drijft drie van de vijf assen aan, alle assen zijn stuurbaar. De onderwagen wordt door Liebherr in Ehingen (DE) gefabriceerd, de bovenwagen in de torenkranen fabriek van Liebherr in Biberach an der Riss (DE). In laatste genoemde fabriek worden onder- en bovenwagen gehuwd.

Ingepakt is deze kraan 15,97 meter lang, 3 meter breed en 4 meter hoog. Het transportgewicht is maximaal 60 ton.

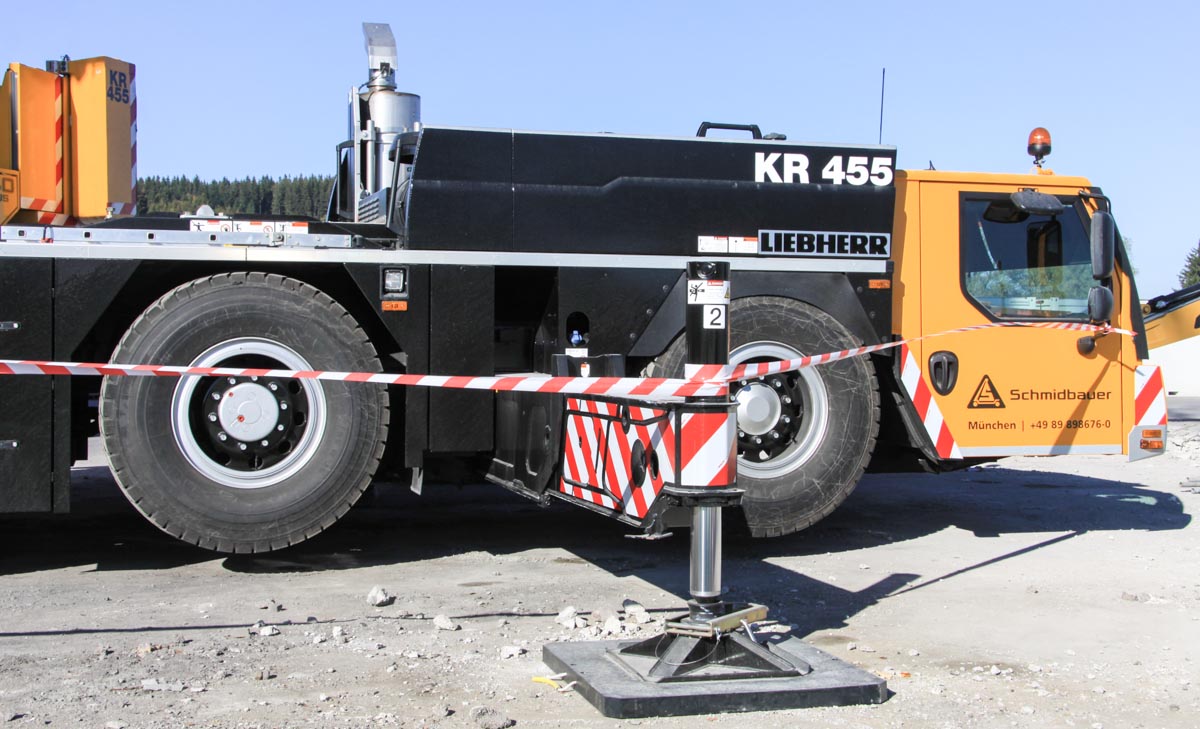

De stempelbasis meet 8,25 x 8,20 meter, of half 8,25 x 5,95 meter.

Achterop het chassis is een grote opbergkist voor stempelhout en hijsgereedschap gemonteerd.

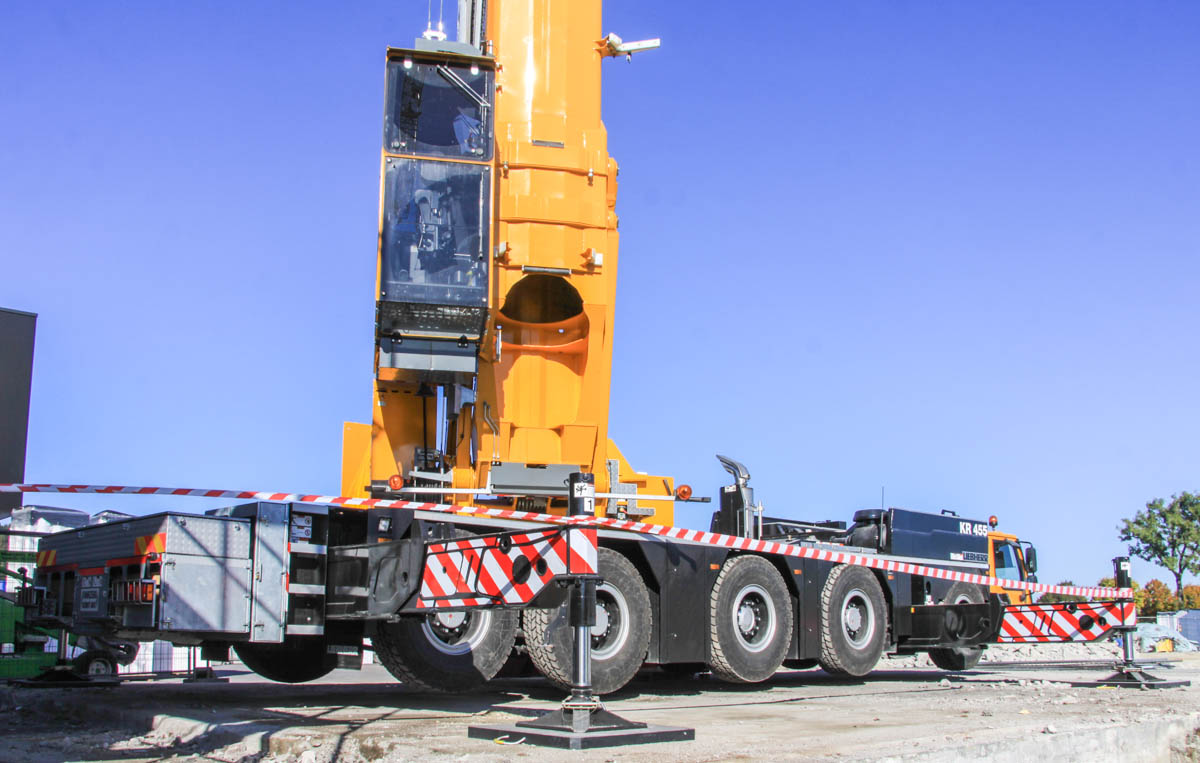

De cabine kan door middel van kabels over de hele torenhoogte versteld worden voor een optimaal uitzicht op het werk.

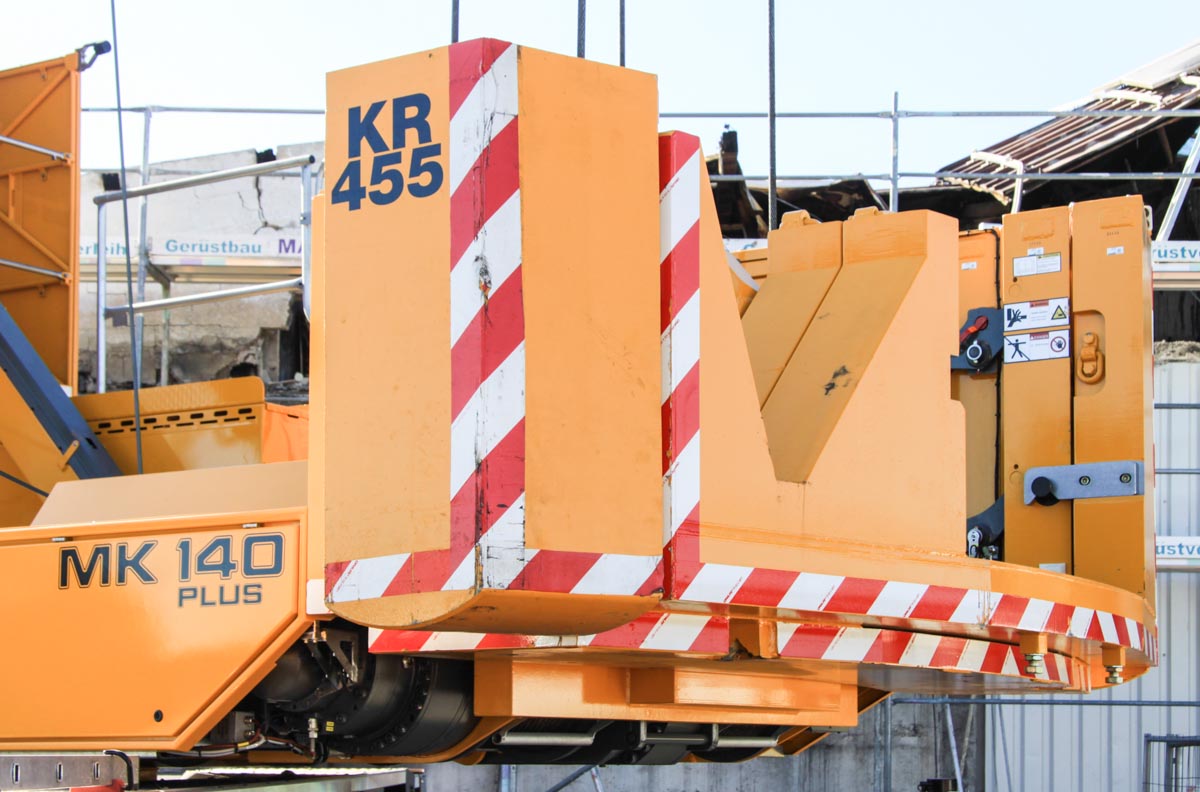

De kraan stond hier met 9 ton extra ballast opgebouwd, de ballast heeft een draaicirkel van 4,25 meter. De ballast moet per vrachtwagen aangevoerd worden om de aslasten niet te overschreiden.

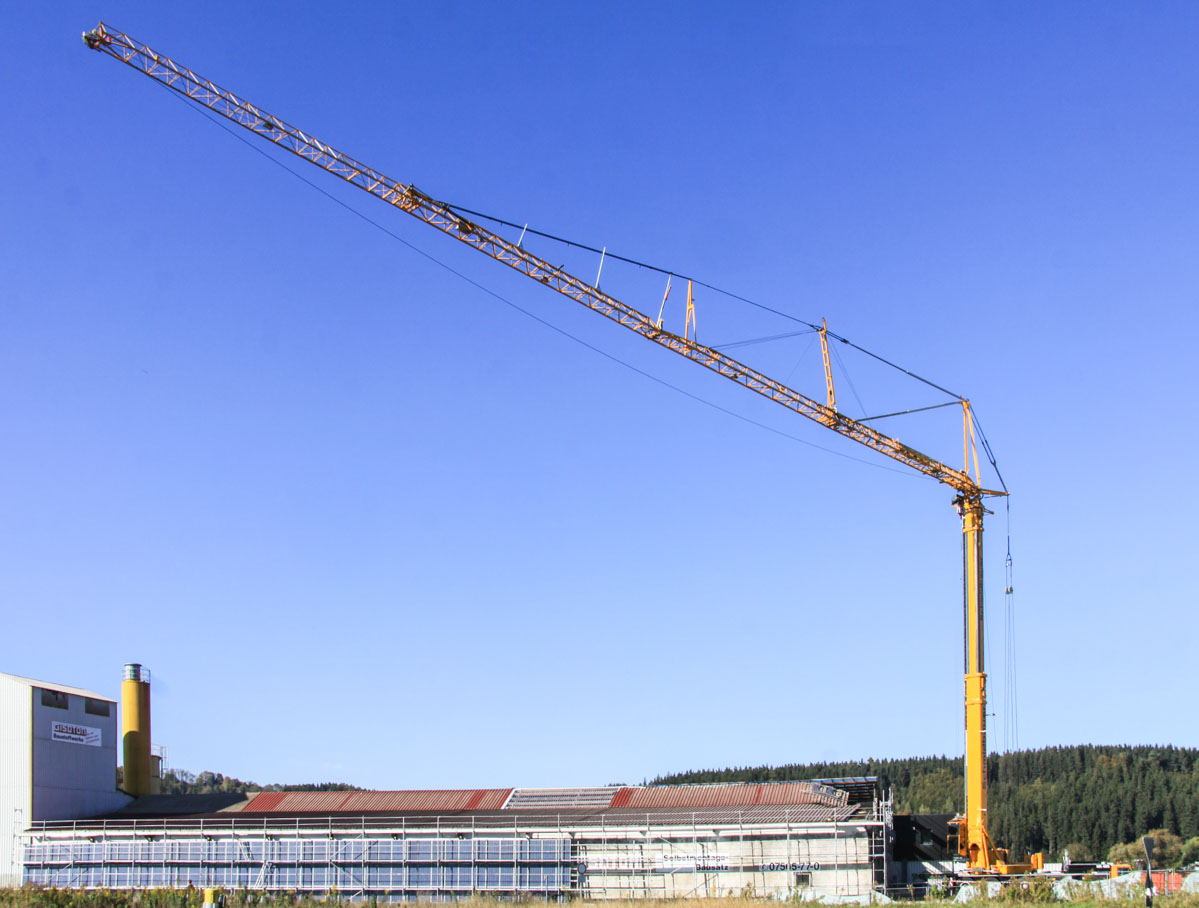

De katgiek heeft een maximale radius van 58,5 meter en hijst daar met 9 ton ballast nog 1.900 kg. De maximale last is 8.000 kg en wordt tot 14,4 meter radius gehesen.

De 3-delige toren telescopeert twee maal uit en zorgt voor een minimale haakhoogte van 20,8 meter en een maximale haakhoogte van 39,9 meter bij horizontale giek. De giek heeft hier een horizontale haakhoogte van 30,3 meter.

De katgiek kan opgetopt worden en heeft dan onder 45 graden een maximale haakhoogte van 75,5 meter en hijst dan nog 1.700 kg. Ook heeft de MK 140 de mogelijkheid de giek in 1-draads uitvoering tot 65 meter te verlengen. De vlucht wordt dan door middel van het verstellen van de giek in plaats van katten veranderd. In verstelmodus heeft de kraan maximaal 94,4 meter haakhoogte bij 22,7 meter radius. De kraan hijst dan nog maximaal 1.000 kg.
