Hitachi CX1000
Achterdijk
Deze fraaie Hitachi CX1000 is van Achterdijk Kranenverhuur uit Leimuiden (NL). De oorspronkelijke 100-tons rupskraan is naar een 120-tonner opgewaardeerd. Deze kraan is met extra ballastgewichten en een versterkte hoofdmast uitgevoerd.

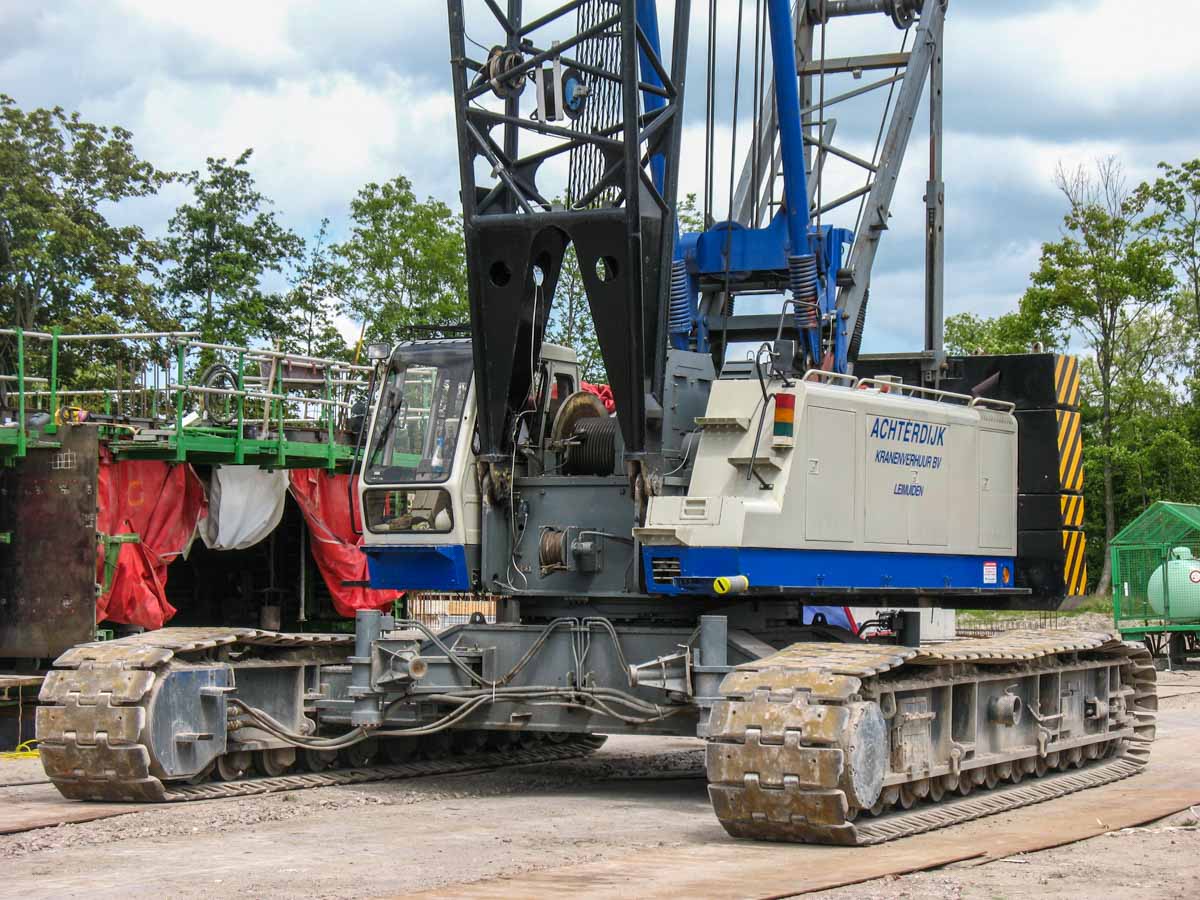

De onderwagen is 8,07 meter lang en 6,19 meter breed. Het bouwjaar van de kraan is 1997, in 2003 kwam de kraan naar Europa.

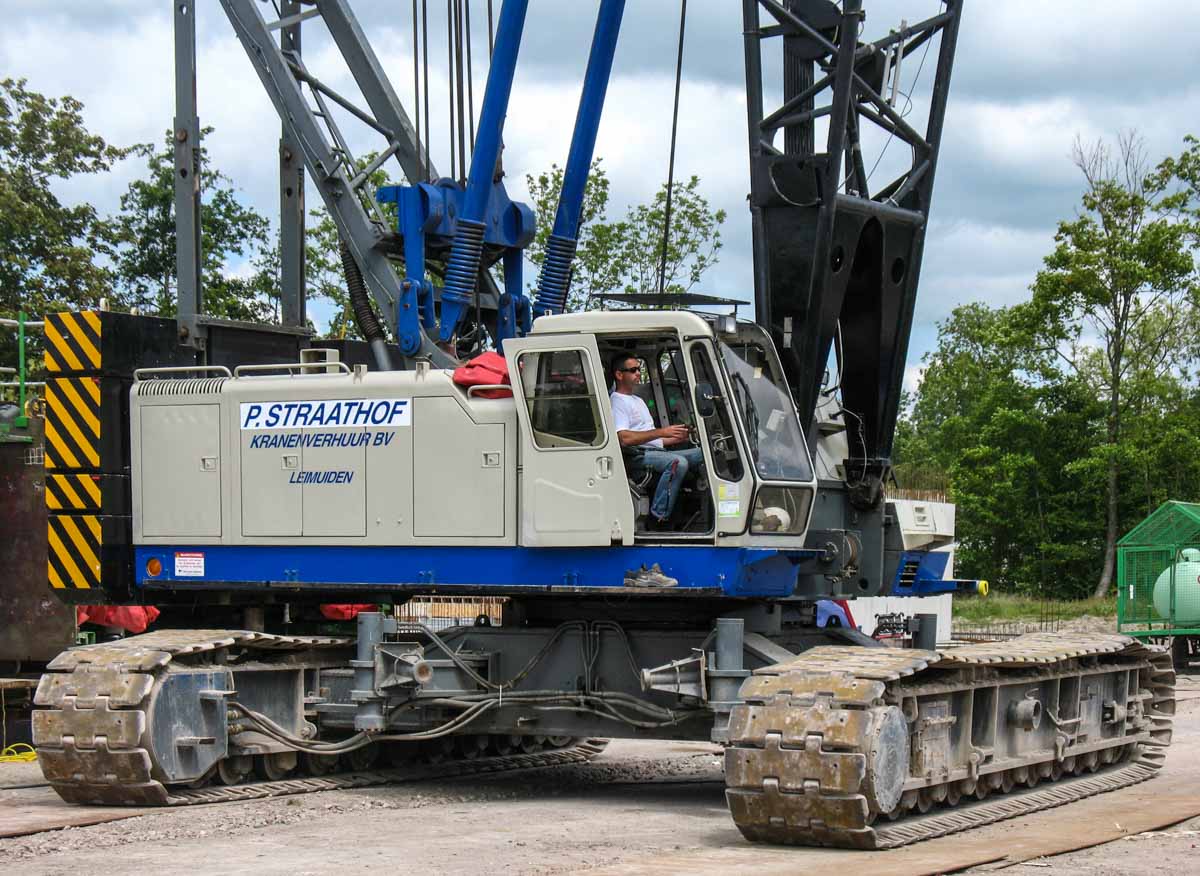

De kraan wordt door een Isuzu 6RB1T, een 6-cilinder dieselmotor met een vermogen van 220 kW (300 pk), aangedreven.

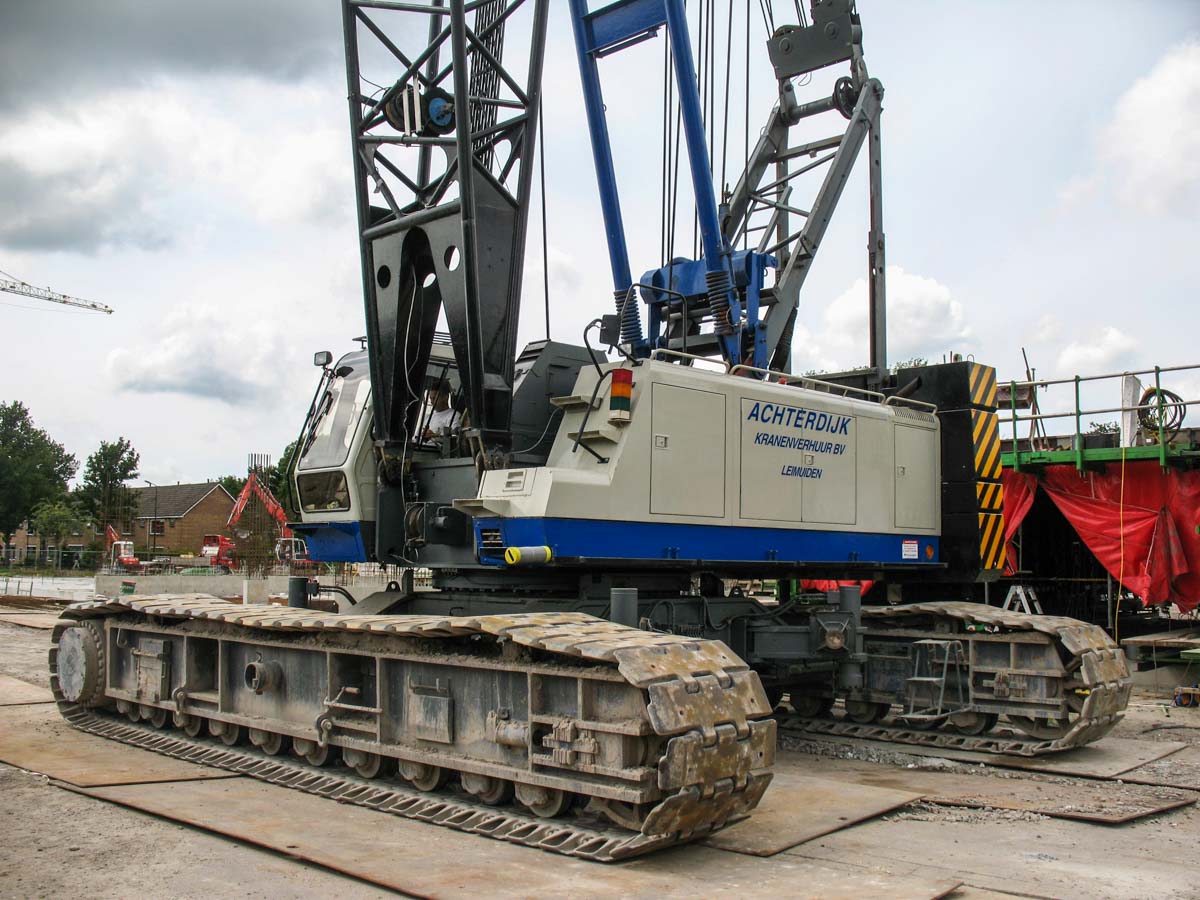

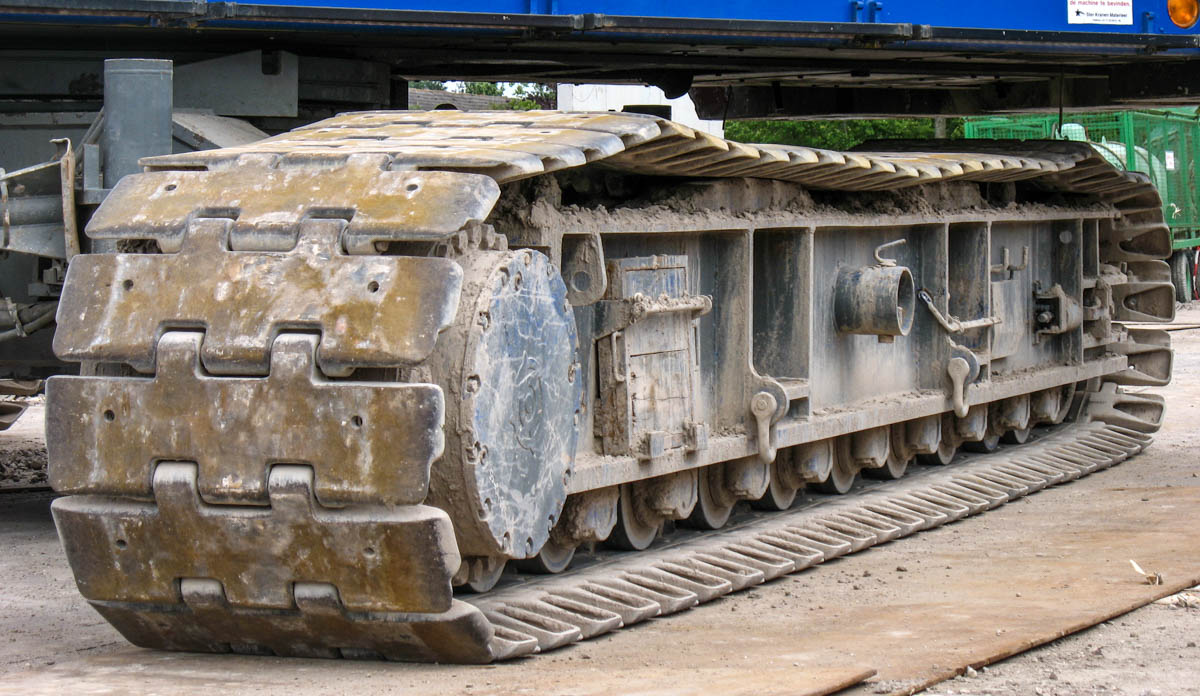

Een enkele rups is 8,07 meter lang, 0,94 meter breed en 1,27 meter hoog. Het gewicht per stuk is 15 ton.
Als de rupsen van de body gescheiden zijn wordt de basismachine op vier stempels gezet. Zodoende kan de kraan zichzelf ook zonder hulp van een andere kraan vanaf een trailer lossen.

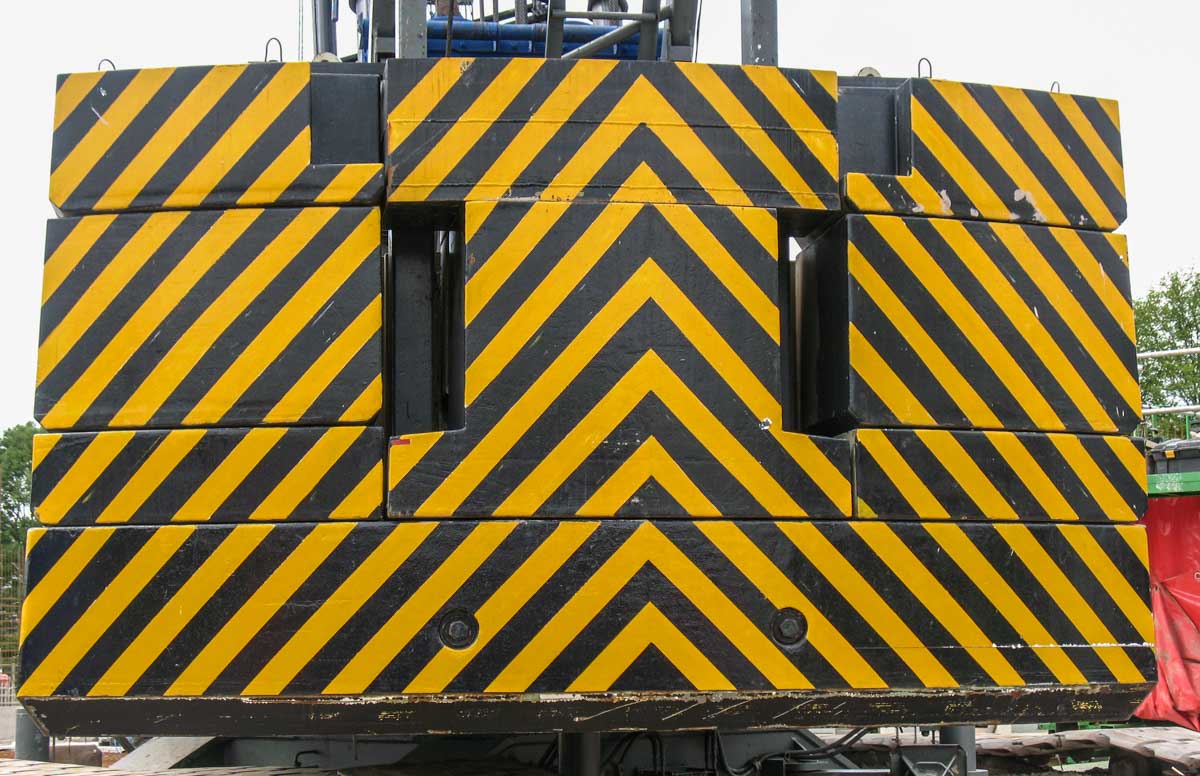

De standaard ballast bestaat uit achte delen en heeft een totaalgewicht van 39,2 ton, de draaicirkel van de ballast meet 4,99 meter. In het midden is een negende blok ballast gemonteerd die niet standaard is, het gewicht is mij ook niet bekend.

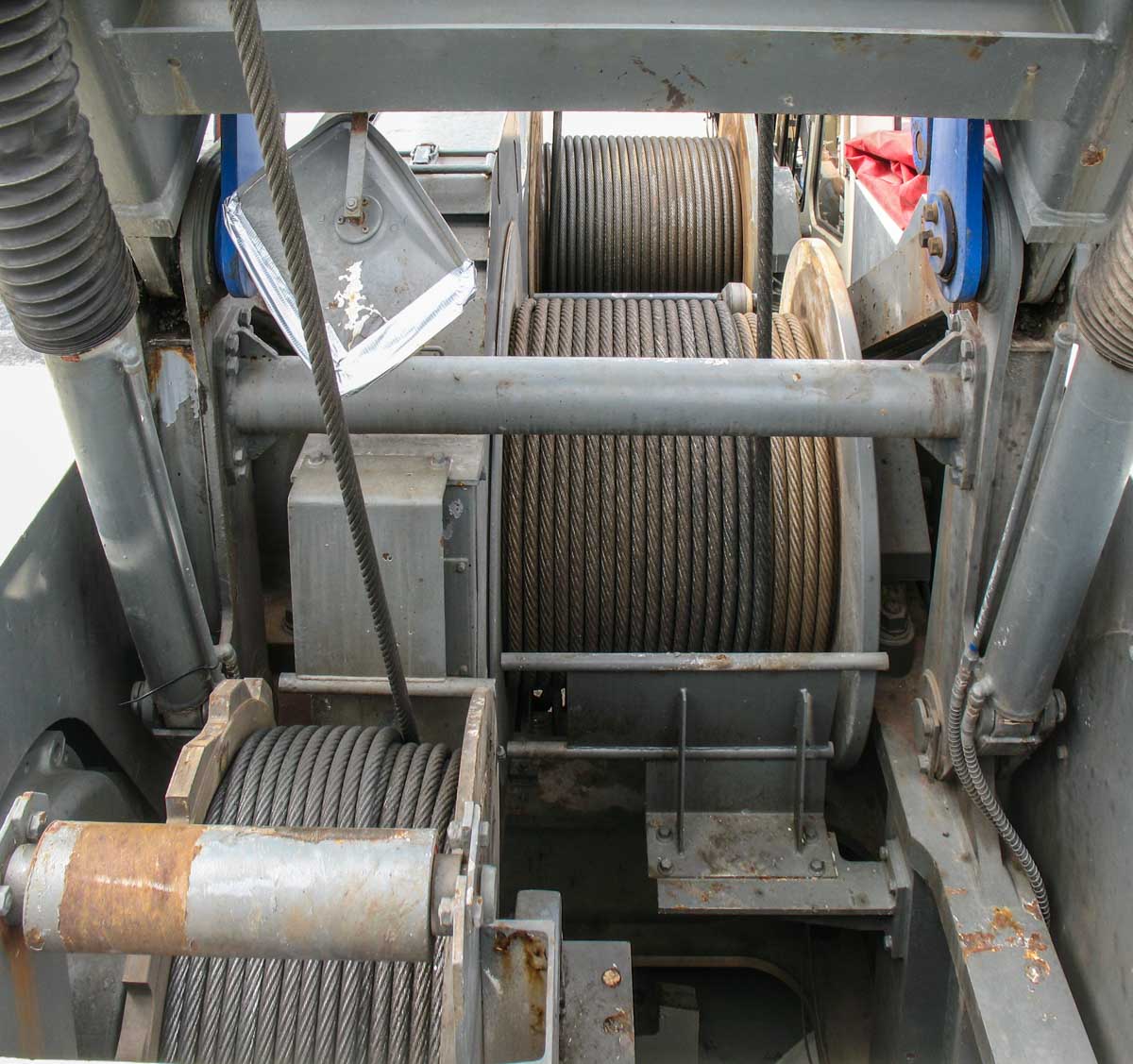

In de bovenwagen zijn drie lieren gemonteerd. Onder is de versteldraad van de hoofdmast zichtbaar, de twee bovenste lieren hebben elk een reeptrek van 12,5 ton. De middelste lier wordt in dit geval gebruikt om de beweegbare jib te verstellen, de bovenste lier wordt als hijslier gebruikt.

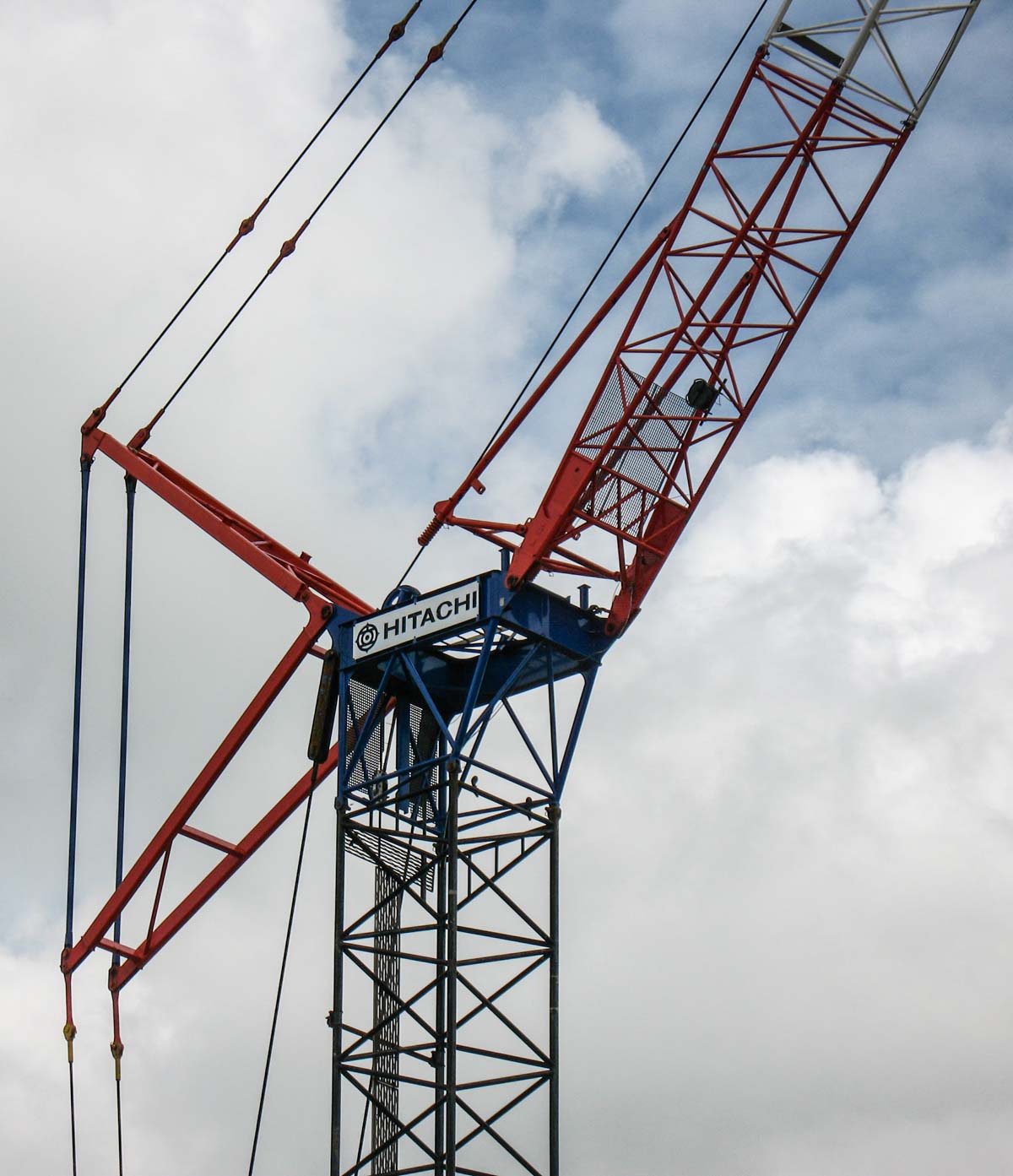

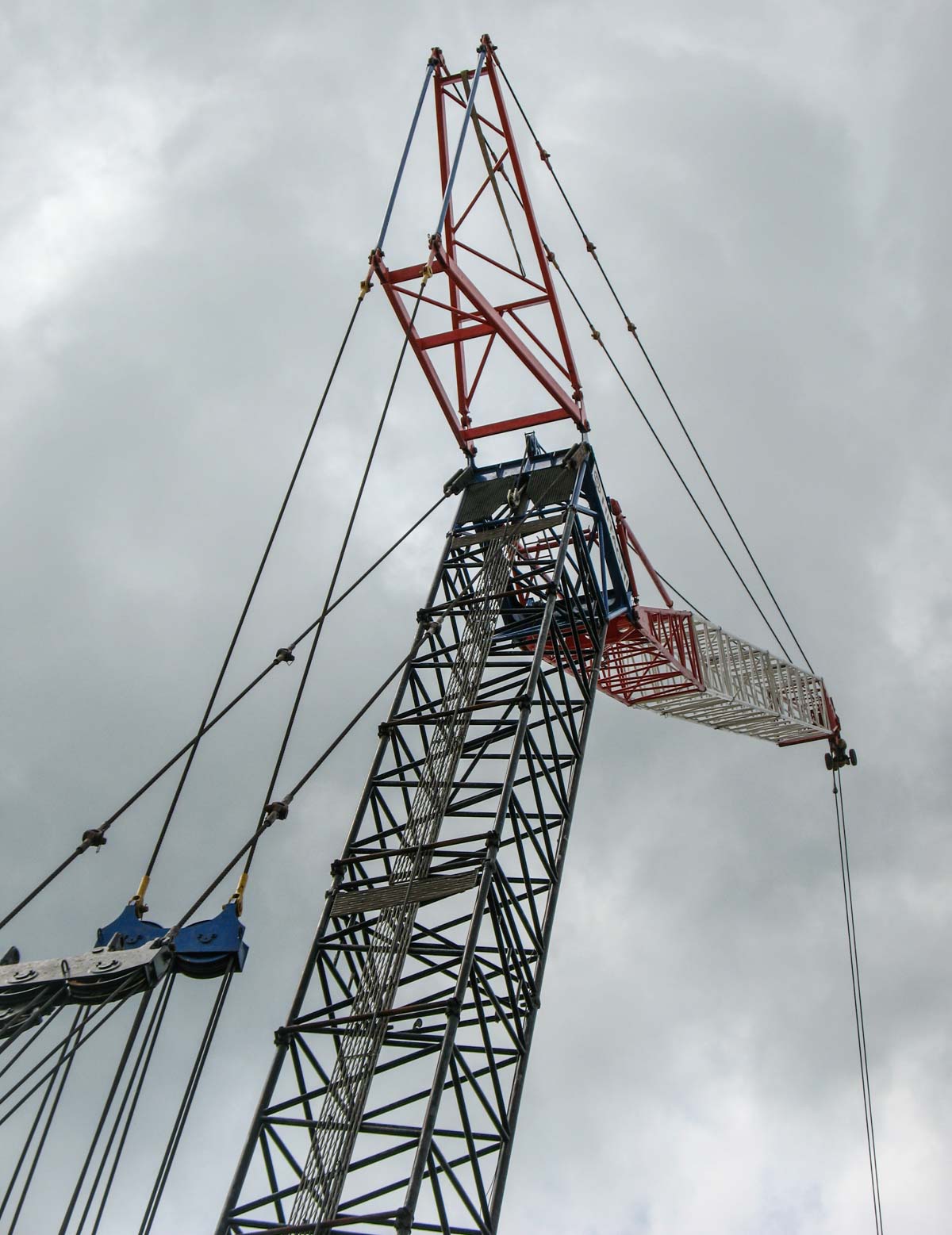

Hier werd de kraan met een beweegbare jib ingzet. De hoofdmast heeft daarbij een lengte tussen de 28 en 49 meter, terwijl de beweegbare jib tussen de 22 en 43 meter lang is.

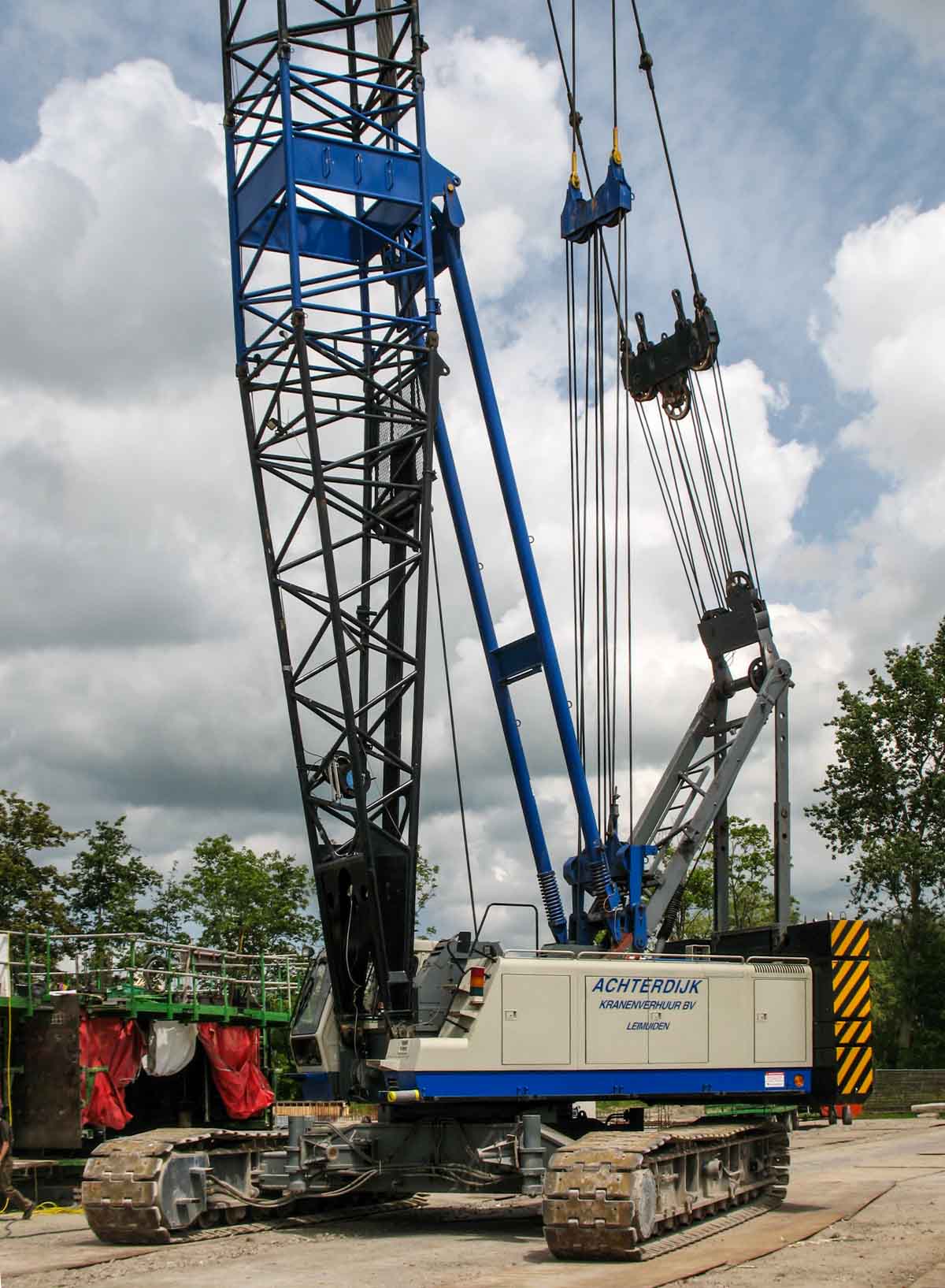

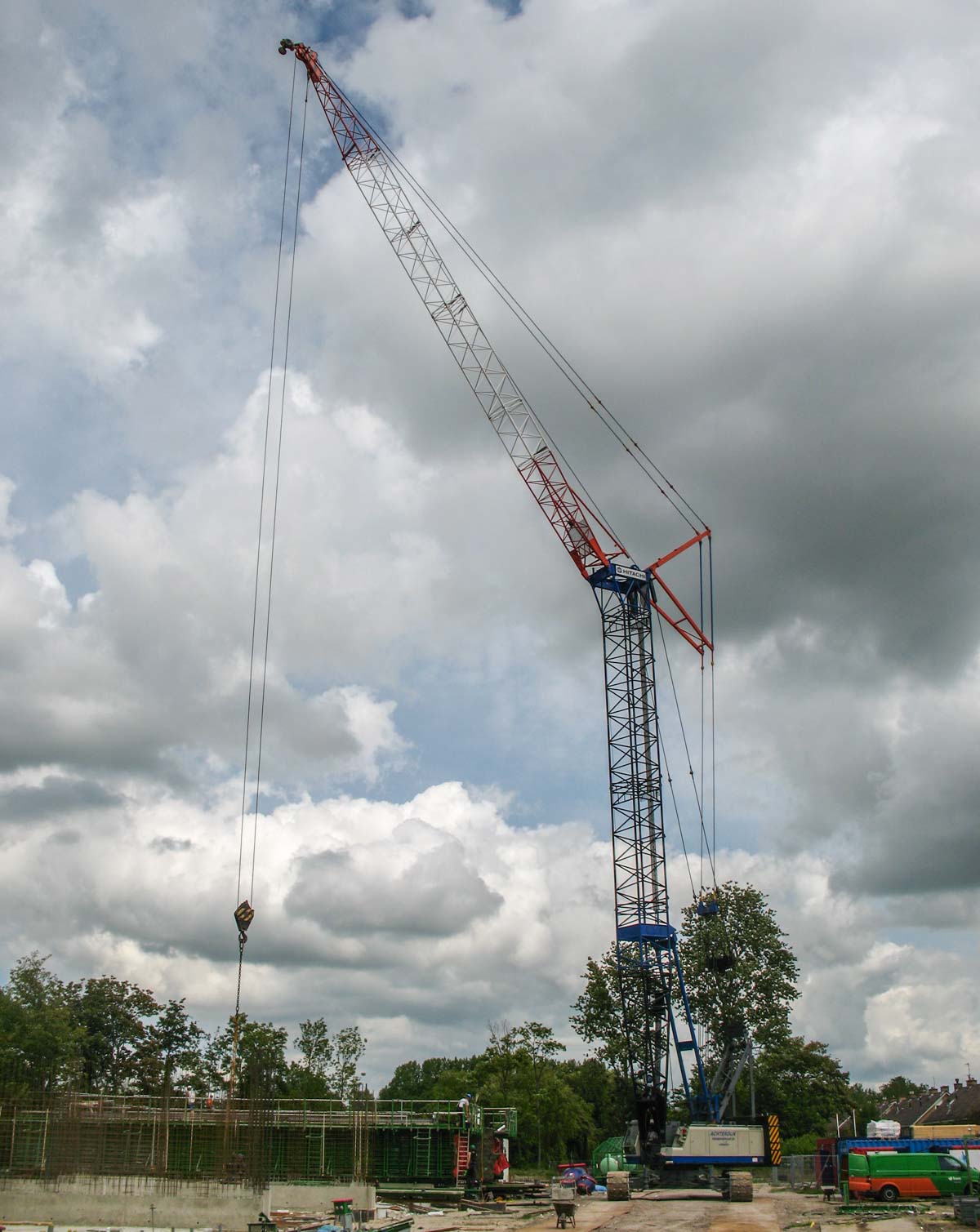

De hoofdmast is 31 meter lang en de beweegbare jib is hier 31 meter lang. De hoofdmast staat hier vertikaal in een hoek van 90 graden ten opzichte van de ondergrond.
Achterdijk Kranenverhuur beschikt over twee van deze kraantypes. Deze kraan werd gebruikt van Boskalis overgenomen.

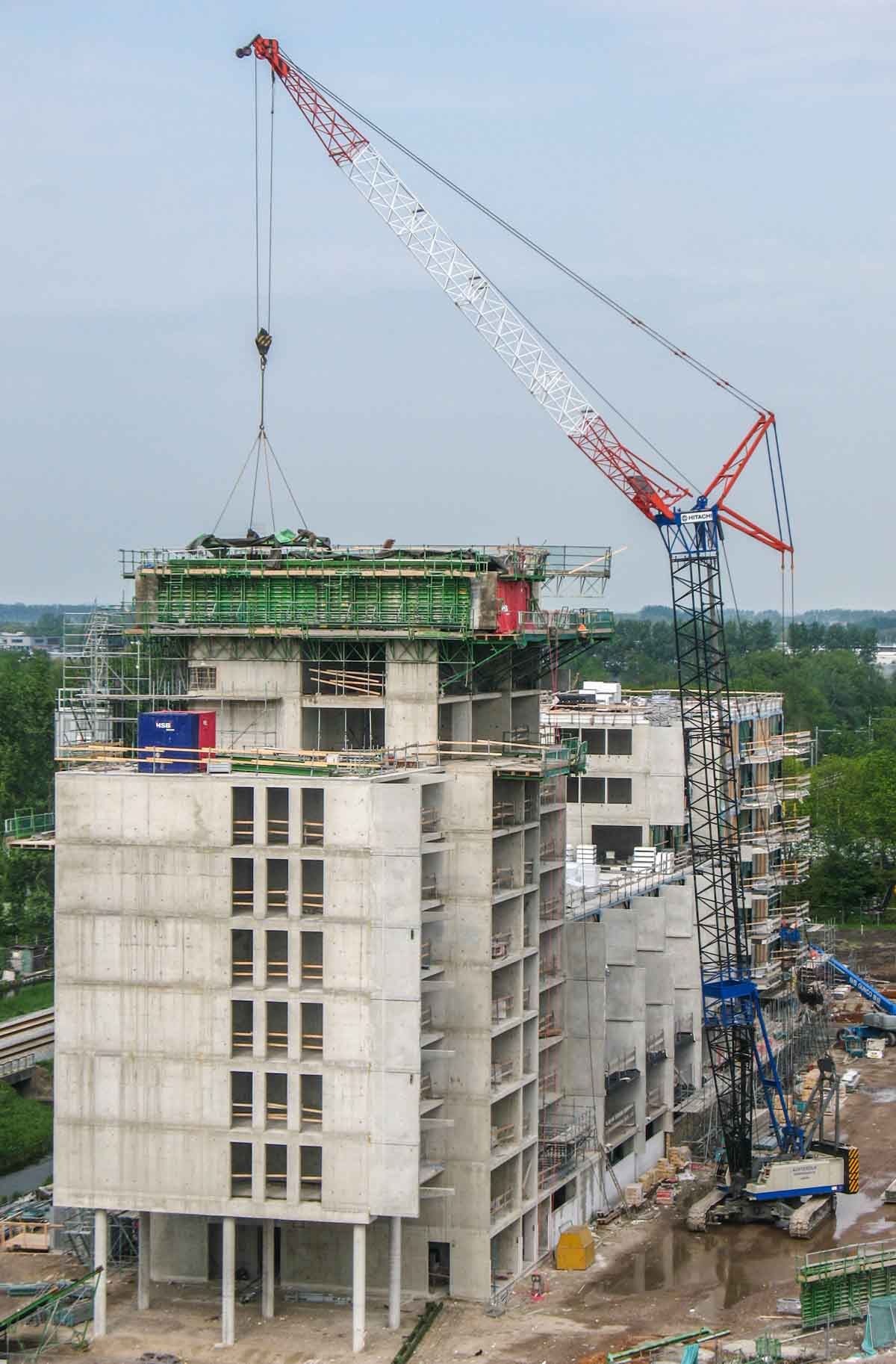

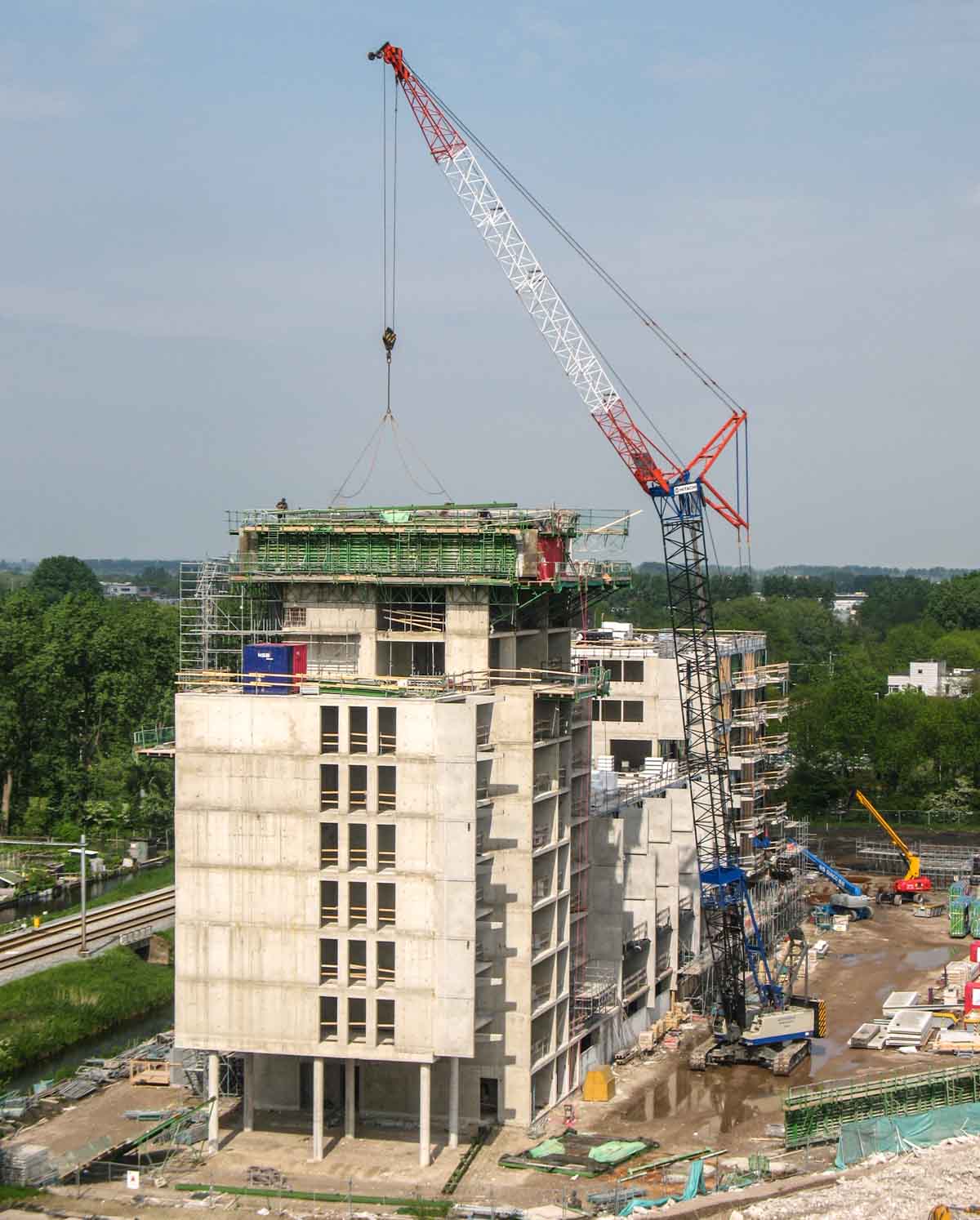

Enkele maanden eerder kon ik de kraan op een fraaie klus in Purmerend (NL) in actie aanschouwen. De hoofdmast was hier 37 meter lang, de beweegbare jib is 31 meter lang. Een erg fraaie kraan van Achterdijk Kranenverhuur!
